1.产品描述
DB3是一款皮带秤控制仪表，适合在连续累计原理的散料累计重量中作为累计部件，主要适用于港口、矿山、火电、建材等行业中需要皮带运输机输送并累计散装物料重量的等场合。
- 128*64点阵式显示器件，全中文显示，界面直观，操作简单
- 1路4-20mA输入、2路4-20mA模拟输出、三对开关量输入、三对继电器触点输出、累计脉冲输出
- 各种速度传感器输入端口，适合接收各种速度传感器信号
- 提供一路带有PID调节环节的模拟输出，可用于流量定值控制
- 有班次设置，便于生产统计
- 支持MODBUS-RTU通讯协议
- 4种物料双速配料功能
- 面板式与壁挂式安装形式，适合不同现场安装场合
2. 参数规格
| 基本参数 | ||
| 显示窗口 | 128*64LCD液晶汉字显示 | |
| 外形尺寸 | 面板型：280（宽）×140（高）×340（深）mm壁挂型：315（宽）×380（高）×148（深）mm | |
| 产品重量 | 面板型：约3kg；壁挂型：约4kg | |
| 重量参数 | ||
| 重量小数点显示 | 0、0.0、0.00、0.000 | |
| 重量单位 | Kg、t（千克、吨） | |
| ***累积量 | 99999999 | |
| 流量参数 | ||
| 流量显示范围 | 0.0020kg/h-99999.9t/h | |
| 流量单位 | Kg/h、t/h | |
| 性能参数 | ||
| 准确度等级 | 0.1级 | |
| ***信号输入范围 | 0.1mV~20mV | |
| 模拟输入阻抗 | ≥20MΩ | |
| 输入点/输出点 | 4进/6出 | |
| 工作参数 | ||
| 通讯形式 | RS485 | RS232 |
| ≤1000m | ≤1.5m | |
| 通讯协议 | MODBUS | 打印机 |
| 通讯波特率 | 4800、9600、19200、38400 | |
| 称重传感器类型 | 莫特电阻应变式称重传感器 | |
| 传感器激励电压 | DC9V,200mA | |
| 速度传感器类型 | 光电式/电磁式/霍尔传感器/接近开关 | |
| 速度信号频率范围 | 0-3000Hz | |
| 速度传感器激励 | DC 24V,50mA | |
| 累计脉冲输出 | 0-10Hz，脉宽50-1000ms | |
| 开光量输出容量 | AC 250V/3A | |
| 开关量输入电压 | DC24V | |
| 开关量输入电压 | 4-6mA | |
| 工作条件 | ||
| 电源范围 | AC 220V（AC175-245V),50Hz/60Hz | |
| 产品功率 | ≤30W | |
| 工作温度 | -10℃~＋40℃ | |
| 湿度范围 | ≤90%相对湿度（无冷凝） | |

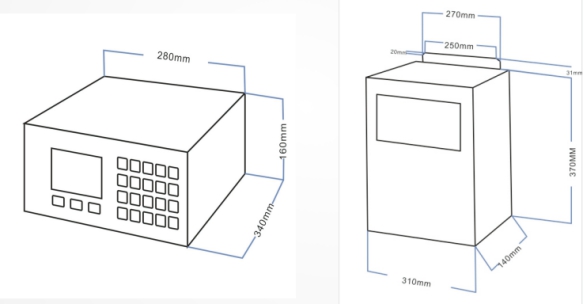

4.仪表尺寸
